頂裝式磁翻板液位計
關鍵字：頂裝式磁翻板液位計 |
.png)
產品概述：
頂裝式磁翻板液位計是應用戶需要在地下容器上開孔位置要求而開發的新一代液位計，跟UIZ內裝型液位計相比，具有價格便宜、能適用于易燃易爆、有毒、強腐蝕性和揮發性的環境中工作，是UFZ側裝型磁翻板液位計的特殊型、具有安全可靠、觀察方便、液位指示清晰等特點，廣泛應用于油庫、地下儲罐、槽等容器及食品、化工、化肥等行業上，同時在該液位計上配上有關的配件，還具有報警和控制信號輸出功能。
一、技術參數：
1.測量范圍LD：0～15000mm
2.介質溫度：-80～450℃
3.介質密度：≥0.45g/cm3
4.安裝方式：側裝或頂裝
5.安裝法蘭：常規DN25（其它規格訂貨時說明）
6.防護等級：IP65
7.測量精度：±10mm
8.輸出信號：4～20mA或4～20mA+HART
9.防爆等級：dIIBT4～6、iaIICT4～6
10.材質規格：不銹鋼304/316、304/316襯四氟、鈦合金、塑料
頂裝式磁翻板液位計選型表：
|
型號代碼表示
|
|
JZ-UHZ
|
磁翻板液位計
|
|
代 碼
|
儀表類別
|
|
517
518
519
|
翻板就地指示
翻板帶電遠傳 (4～20mA輸出)
翻板帶電遠傳 (4～20mA輸出+HART協議)
|
|
代 碼
|
儀表形式
|
|
C
D
|
側裝式
頂裝式
|
|
代 碼
|
附加功能
|
|
無
W
F
D
Z
J
|
基型
保溫型
防腐型
電伴熱型
蒸汽伴熱型
夾套型
|
|
代 碼
|
報警控制
|
|
無
1
2
4
|
無報警
一個報警開關（上限或下限）
二個報警開關（上限和下限）
四個報警開關（上上限、下下限和上限、下限）
|
|
代 碼
|
浮子材質
|
|
P
T
F
S
|
不銹鋼
鈦
四氟
PP塑料
|
|
代 碼
|
主體材質
|
|
P
P6
T
S
F
PF
|
不銹鋼（304）
不銹鋼（316）
鈦
PVC塑料
氟塑管
內襯四氟
|
|
標注法蘭中心距
|
|
標注法蘭規格（常規DN25，其它規格訂貨時標注）
|
|
介質密度（g/cm3，為了測量更準確，訂貨時請標注）
|
|
介質溫度（℃，訂貨時請標注）
|
|
介質壓力（MPa，訂貨時請標注）
|

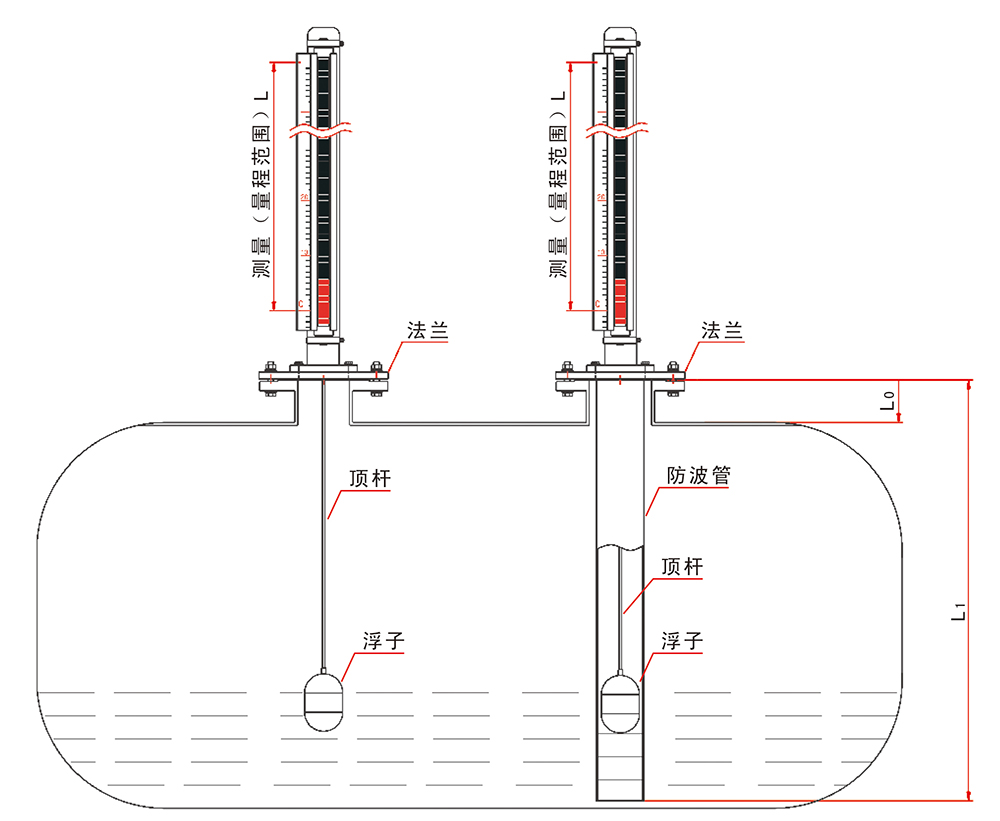

安裝示意圖：
|
| |
