產品概述：

金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10：1）工作可靠；維護量小，壽命長、對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動、安裝維護方便等特點。廣泛應用于各行業復雜、惡劣環境下、對小流量、小口徑、低流速、各種苛刻介質條件的流量測量與過程控制。

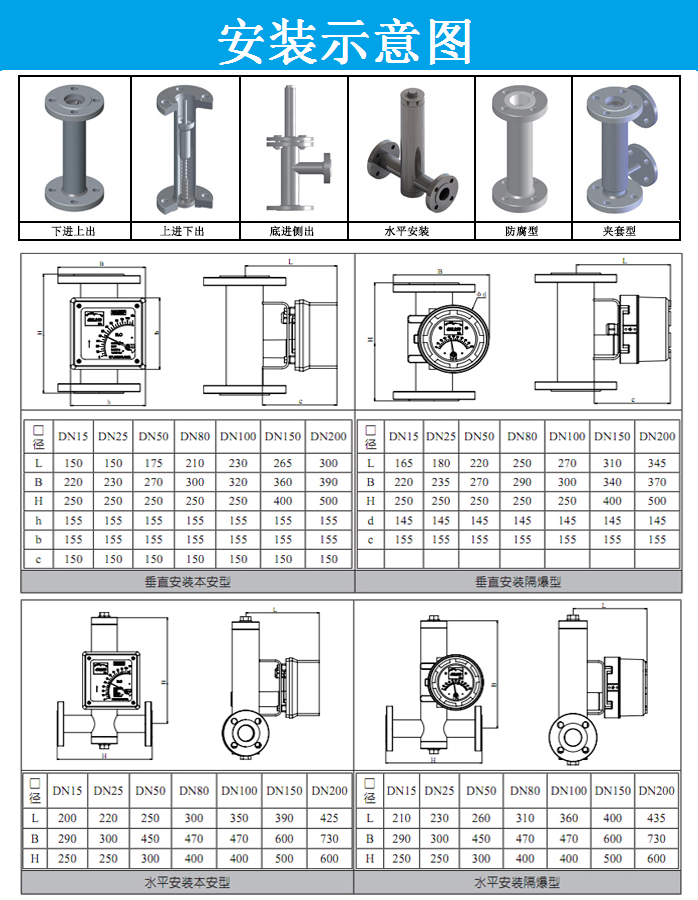

金屬管浮子流量計按安裝形式可分為垂直安裝式、上進下出安裝式、側進側出安裝式、底進側出安裝式、螺紋連接式、水平安裝式；按輸出形式分有就地指示型、遠傳輸出型、控制報警型，按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要示分類，又可分為普通型、本質安全型、隔離防爆型三種。

一、結構原理：

LZ系列金屬管浮子流量計由二部分組成：

傳感器———測量管及浮子；

信號變送器———指示器；

傳感器的接液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE；用戶可根據不同的角液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。

流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對而言靜止在某個位置，這個位置隨浮子與錐管的環面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。

二、產品特點：

1.模塊化組合設計，維修方便，正常使用免維護

2.單軸、非接觸新型磁耦全結構，信號傳輸更穩定

3.雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光

4.智能型具有掉電保護、數據備份及恢復功能

5.全金屬結構，抗震、耐壓、耐溫、防腐

6.短行程、總主250mm，設計安裝更方便

三、技術參數：

項 目	參 數 說 明
測量范圍	水（20℃）1-200000 l／h；參見流量范圍表，特殊流量可訂制 。 空氣（20℃，0．1013MPa）0．03－4000m3／h
量 程 比	標準型10：1；特殊型20：1
精度等級	標準型1．5級；特殊型1．0級
壓力等級	標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa 特殊型： DN15－DN50 25MPa DN80-DN200 16MPa 夾套的壓力等級為1．6MPa（特殊型型號訂貨前加以說明）
壓力損失	7kPa～70kPa
介質溫度	標準型：－80℃～＋200℃：PTFE：0℃～85℃ 高溫型：***可達400℃
介質粘度	DN15: ＜5mPa.s（F15.1～F15.3）；＜30mPa.s（F15.4～F15.8） DN25: ＜250mPFa.s；DN50～DN150: ＜300mPa.s
環境溫度	液晶型－30～85℃；指針型－40～120℃
連接形式	標準型DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋
電氣接口	M20＊1.5
供電電源	標準型24VDC二線制4－20mA（10．8VDC－36VDC）； 交流型：85－265VAC、50HZ；電池型：3．6V@4AH鎳氫電池
報警輸出	上限或下限瞬時流量報警 標準型：集電極開路輸出（***100mA@30VDC內部阻抗100歐） 特殊型：繼電器輸出（觸點容量***5A@250VAC）
脈沖輸出	累積脈沖輸出，***小間隔50毫秒
液晶顯示	瞬時流量顯示范圍：0～50000；累計流量顯示范圍：0～99999999
防護等級	IP65
防爆標志	本安型iaⅡCT6 隔爆型dⅡCT6

四：金屬管浮子流量計流量范圍：

水（L/h）				空氣 m3/h
口 徑	浮子號	材質R0、R1、Ni、RL	材質PTFE
DN15	F15.0 F15.1 F15.2 F15.3 F15.4 F15.5 F15.6 F15.7 F15.8 F15.9	1～10 1.6～16 2.5～25 4.0～40 6.3～63 10～100 16～160 25～250 40～400 63～630	1.6～16 2.5～25 4.0～40 6.0～60 10～100 16～160 25～250 40～400	0.03～0.3 0.05～0.5 0.07～0.7 0.11～1.1 0.18～1.8 0.28～2.8 0.4～4 0.7～7 1.0～10 1.6～16
DN25	F25.0 F25.1 F25.2 F25.3 F25.4 F25.5 F25.6 F25.7 F25.8	63～630 100～1000 160～1600 200～2000 250～2500 320～3200 400～4000 500～5000 630～6300	63～630 100～1000 160～1600 200～2000 250～2500 320～3200	3.0～30 4.5～45 7.0～70 12～120 18～180
DN50	F50.0 F50.1 F50.2 F50.3 F50.4 F50.5	500～5000 630～6300 1000～10000 1600～16000 2000～20000 2500～25000	400～4000 630～6300 1000～10000 1600～16000	18～180 25～250 40～400 63～630
DN80	F80.0 F80.1 F80.2 F80.3 F80.4	1600～16000 2000～20000 2500～25000 4000～40000 6300～63000	1600～16000 2500～25000 4000～40000	70～700 120～1200 180～1800
DN100	F100.0 F100.1 F100.2 F100.3	4000～40000 6300～63000 8000～80000 10000～100000	4000～40000 6000～60000 8000～80000	180～1800 300～3000
DN150	F150.0 F100.1 F100.2 F100.3	8000～80000 10000～100000 15000～150000 20000～200000	8000～80000	300～3000
DN200	F200.0 F200.1	15000～150000 20000～200000

五、金屬管浮子流量計選型表：

JZ-LZ	金屬管轉子流量計
代 碼	公稱通徑DN	代 碼	公稱通徑DN
15 25 40 50	DN15 DN25 DN40 DN50	80 100 150 200	DN80 DN100 DN150 DN200
代 碼	測量介質
Y Q	液體 氣體
代 碼	測量管結構
0 1 2 3R 3L	下進上出 下進上橫出 下橫進上橫出 右進左出 左進右出
代 碼	表體材質
2 4 6 P T L	321普通不銹鋼 304不銹鋼 316L不銹鋼 304內襯四氟 鈦 特殊材質訂貨時說明
代 碼	表頭指示器類型
M7 M9	液晶顯示瞬時及累計 指針顯示瞬時流量
代 碼	輸出信號
M H	4~20mA 4~20mA+HART
代 碼	報警信號
1 2 3	一個上限報警 一個下限報警 一個上限和一個下限報警
代 碼	供電方式
D C	24V DC 電池供電
代 碼	附加功能（可復選）
T Z G Y	夾套型 阻尼型 高溫型 高壓型
B	防爆
流量范圍：0~□□□m3/h
