磁翻板液位計如何選型:

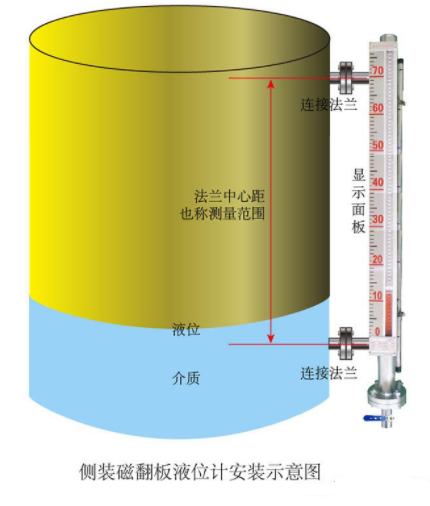

磁翻板液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由于具有磁性耦合隔離密閉結構。尤其適用于易燃，易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需要多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
技術參數
正常工作條件
環境溫度 －25℃～70℃
相對濕度 5%～100% （包括凝露和直接濕）
大氣壓力 86MPa～108MPa
測量范圍 500mm～3000mm分檔
測量精度 浮子式指示器±20mm
翻柱式指示器±20mm
工作壓力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
介質密度 0.5g/cm3～1.8g/cm3分檔
介質粘度 ≤0.05Pa·s
介質溫度 -25～80℃ 、（高溫型0～200℃）、（專利高溫型0～450℃）
跟蹤速度 ≤0.8m/s
接觸介質材料 1Cr18Ni9Ti 聚四氟乙烯
控制點誤差 ±10mm
回 差 不超過基本誤差
重復性誤差 不超過基本誤差
開關控制點的接點容量 AC或DC220V;1A（純阻性負載）
控制點間最小間距（mm） 60
外殼防護等級 IP54
顯示儀表 XMT-124D數字顯示表（可設定上下限報警及輸出
4～20mA信號）外形尺寸160×80×180
防爆等級 dⅡBT4
主要技術指標
1、量程范圍（mm）：299～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019Pa.S
4、工作溫度℃：-39.9～349.99
5、壓力等級（MPa）：≤31.99
6、測量精度（mm）：≤±9.99
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP64.99
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
結構及工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，最高表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
用戶自備法蘭
| |
主體材質 |
公稱直徑 |
公稱壓力 |
D |
D1 |
D2 |
n |
d |
f |
b |
| 側裝 |
不銹鋼 |
20 |
4.0 |
105 |
75 |
56 |
4 |
14 |
2 |
16 |
| ABS |
20 |
10 |
105 |
75 |
56 |
4 |
14 |
2 |
16 |
| 頂裝 |
不銹鋼 |
200 |
2.5 |
360 |
310 |
274 |
12 |
26 |
3 |
32 |
| ABS |
200 |
0.6 |
320 |
280 |
274 |
8 |
8 |
3 |
32 |
主要技術指標
| 安裝形式內容 |
側裝式 |
頂裝式 |
安裝間距
(測量范圍) |
不銹鋼 |
500～5000(mm) |
500-2500(mm) |
| ABS、PP-R |
500～4000(mm) |
| 工作壓力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
| 介質密度 |
＞0。6g/c |
＞0.76g/c |
| 法蘭連接 |
不銹鋼 |
法蘭20-40(DN20 PN1.0-4.0)
(GB9119-88)
|
法蘭200-25(DN200 PN1.6)
(GB9119-88) |
| ABS |
法蘭20-10(DN20 PN1.0)
(GB9119-88)
|
法蘭200-6(DN200 PN0.6)
(GB9119-88) |
| 主體材料 |
ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa) |
| 介質溫度 |
-40～100℃(ABS、PP-R：-40～80℃) |
| 環境溫度 |
-40～+70℃ |
| 示值誤差 |
±100mm |
| 介質粘度 |
≤1st(10-4 /s) |
上、下限
開關輸出 |
1、控制靈敏度：10mm
2、輸出接點容量：AC220V 2A
3、接點壽命：5×104次
4、防爆特征：iaIICT4本質安全型 |
電遠傳、
連續顯示 |
1、精度：±1.5%
2、輸出負載：750Ω
3、輸出信號：0～10mA輸出，220V AC電源
4～20mA輸出，24V DC二線制
4、防爆特征：iaIICT4本質安全型 |
.png)
